28 maj 2024 Pomiary wibroakustyczne
W poniższym wpisie prezentujemy wyniki pomiarów tłumienia wtrącenia wykonanych dla czternastu modeli ochronników słuchu. Prezentujemy również aparaturę pomiarową wykorzystaną w trakcie pomiarów.
Pomiary tłumienia wtrącenia nauszników przeciwhałasowych
Metodyka pomiarowa
Pomiary wykonane zostały w oparciu o procedurę ujętą w normie PN-EN ISO 4869-3. W ramach pomiarów wyznaczony został parametr tłumienia wtrącenia, który definiowany jest jako algebraiczna różnica w decybelach, między poziomem zmierzonym bez ochronników słuchu oraz z ubranymi na system pomiarowy ochronnikami. Pomiar został wykonany w warunkach quasi-bezechowych, zgodnie z zakresami akceptacji, określonymi w normie.
Aparatura pomiarowa
1. Wszechkierunkowe źródło dźwięku Ntek Omni 4" HP z dedykowanym wzmacniaczem Ntek AMG MINI:
Wyznaczenie tłumienia wtrącenia ochronników wymaga dostarczenia poziomu szumu znacznie przekraczającego poziom tła akustycznego. Norma zaleca, aby dostarczany poziom szumu przekraczał poziom tła o co najmniej 10 dB w całym zakresie pomiarowym, t.j. 63- 8000 Hz. Należy jednak pamiętać, że zwiększenie różnicy poziomów szumu tła wpłynie pozytywnie na jakość pomiarów, pozwalając dokładniej ustalić wartość tłumienia. Źródło dźwięku jest również niezbędne do pomiarów związanych z zapewnieniem quasi-dyfuzyjnych warunków pola akustyczneg. W tym przypadku zastosowanie źródła wszech-kierunkowego wpłynie pozytywnie na otrzymanie warunków dyfuzyjnych w niezaadaptowanych pomieszczeniach.
2. Tester ATF (symulator ucha) GRAS 45CA z dedykowanym kalibratorem akustycznych GRAS 42AG:
Pomiary tłumienia wykonywane są przy pomocy mikrofonów umieszczonych w specjalnym systemie pomiarowym zapewniającym odpowiednie warunki. Testery pomiarowe dostępne są w różnych wersjach, umożliwiając zarówno pomiary jedno- lub dwukanałowe oraz wymagany stopień odwzorowania ludzkiego układu słuchu. Norma PN-EN ISO 4869 stawia konkretne wymagania względem takiego systemu, definiując jego konstrukcję, zapewnienie odpowiedniego nacisku czaszy słuchawki oraz izolacyjność akustyczną testera.
3. Interfejs audio ECHO AIO-S1:
Testery ATF wykorzystują mikrofony pomiarowe typu WS1P lub WS2P. W tym zakresie najczęściej wykorzystywane są mikrofony wstępnie spolaryzowane ICP wymagające dostarczenia zasilania 4-20 mA. Dobór odpowiedniego interfejsu pozwala na bezpośrednie podłączenie mikrofonów bez potrzeby dodatkowych zasilaczy.
Wyniki pomiarów

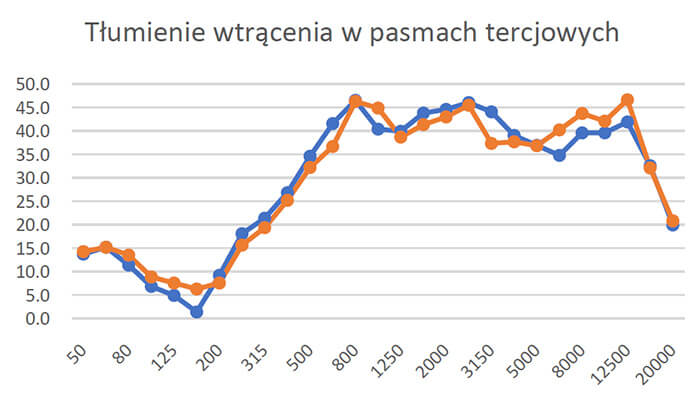

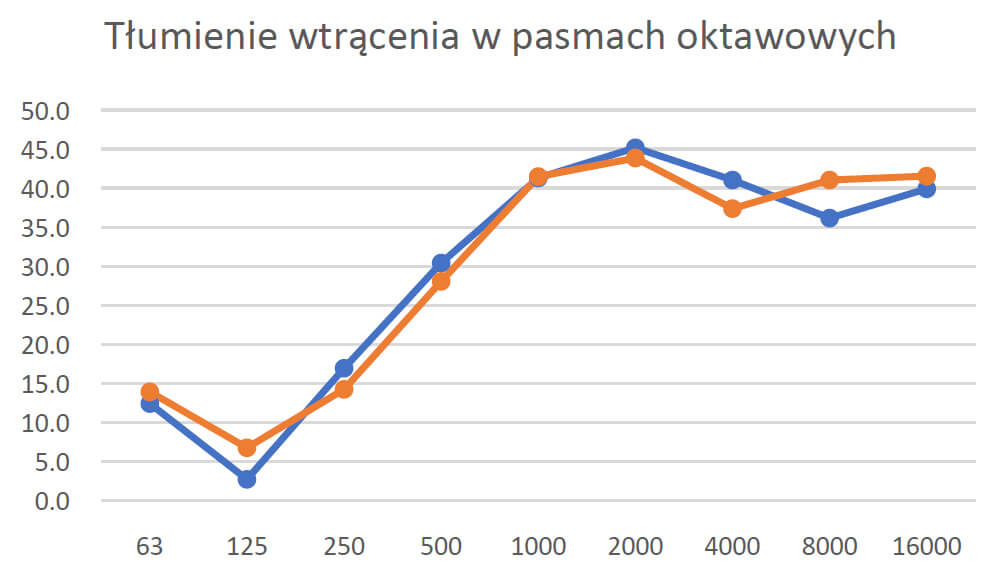

Poniżej prezentujemy wartości tłumienia wtrącenia zmierzone dla ochronników słuchu 3M Optime I. Wyniki podane są zarówno w pasmach tercjowych, jak i oktawowych. Pełne zestawienie wyników pomiarów jest dostępne do ściągnięcia jako plik xlm.
Tłumienie wtrącenia
| w pasmach tercjowych [dB] | w pasmach oktawowych [dB] | |||
|---|---|---|---|---|
| Częstotliwość [Hz] | Lewa słuchawka | Prawa słuchawka | Lewa słuchawka | Prawa słuchawka |
| 50 | 13.7 | 14.2 | ||
| 63 | 15.2 | 15.2 | 12.4 | 13.9 |
| 80 | 11.3 | 13.5 | ||
| 100 | 6.8 | 8.8 | ||
| 125 | 4.9 | 7.5 | 2.7 | 6.8 |
| 160 | 1.4 | 6.3 | ||
| 200 | 9.2 | 7.5 | ||
| 250 | 18.1 | 15.6 | 16.9 | 14.2 |
| 315 | 21.4 | 19.3 | ||
| 400 | 26.8 | 25.2 | ||
| 500 | 34.6 | 32.2 | 30.4 | 28.1 |
| 630 | 41.5 | 36.6 | ||
| 800 | 46.5 | 46.3 | ||
| 1000 | 40.4 | 44.8 | 41.3 | 41.5 |
| 1250 | 39.9 | 38.7 | ||
| 1600 | 43.8 | 41.3 | ||
| 2000 | 44.6 | 43.0 | 45.2 | 43.8 |
| 2500 | 46.0 | 45.4 | ||
| 3150 | 44.0 | 37.3 | ||
| 4000 | 39.0 | 37.6 | 41.0 | 37.4 |
| 5000 | 36.9 | 36.8 | ||
| 6300 | 34.8 | 40.2 | ||
| 8000 | 39.6 | 43.7 | 36.2 | 41.0 |
| 10000 | 39.6 | 42.1 | ||
| 12500 | 41.9 | 46.6 | ||
| 16000 | 32.6 | 32.1 | 39.9 | 41.5 |
| 20000 | 19.9 | 20.8 | ||
Pobierz pełne zestawienie, zawierające wszystki 14 modeli ochronników słuchu!
