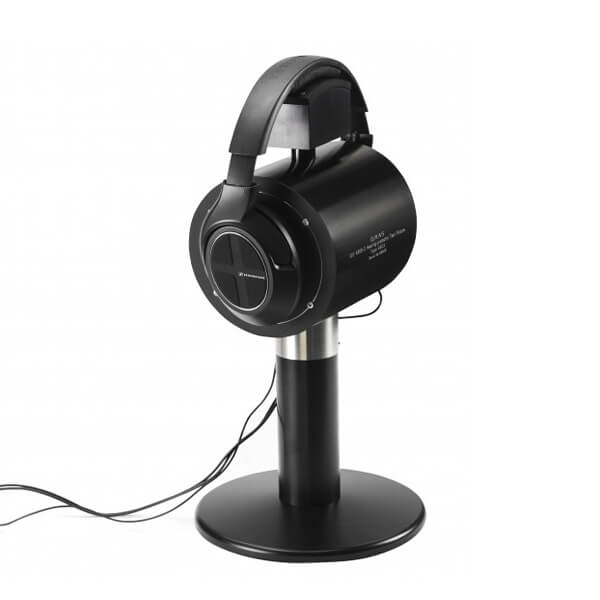

GRAS 45 CA

Dwukanałowy system symulujący warunki ludzkiego ucha. Możliwość wyposażenia systemu w wybrany mikrofon pomiarowy, sprzęgacz akustyczny oraz małżowinę uszną pozwala na dostosowanie zestawu do pomiarów w zakresie urządzeń telekomunikacyjnych, ochronników słuchu, słuchawek lub aparatów słuchowych.


W zależności od konfiguracji system spełnia wymagania norm IEC 60318-1, IEC 60318-4, ISO 4869-3, oferując zakres pomiarowy aż do 50 kHz.


Duża masa systemu wraz z zamontowaną sprężyną izoluje od zewnętrznych drgań i zakłóceń, zapewniając wierne i dokładne pomiary.

Gras logo

GRAS 45CA występuje w 12 konfiguracjach, umożliwiając wybór użytego mikrofonu, sprzęgacza akustycznego i małżowiny usznej. Więcej o zastosowaniu poszczególnych konfiguracji znajduje się w zakładce Obszar zastosowania.

Mikrofon

Dostępne są zarówno mikrofony zewnętrznie polaryzowane LEMO, jak i mikrofony wstępnie spolaryzowane ICP. Dostępne modele mikrofonów:



Symulatory ucha/Sprzęgacze akustyczne

Dostępne sprzęgacze pozwalają na dostosowanie symulowanego zakresu częstotliwości. Dostępne modele sprzęgaczy:



Małżowina uszna

Rozszerzeniem symulatorów ucha jest antropometryczna małżowina uszna, dedykowana projektowym pomiarom słuchawek i aparatów słuchowych.

Dzięki dostępności 12 konfiguracji zestaw pomiarowy pozwala na wykorzystanie w wielu segmentach telekomunikacji, pomiarów elektroniki konsumenckiej i aparatów słuchowych. Poniżej przedstawiona została tabela zawierająca przykładowe zastosowanie poszczególnych konfiguracji zestawu.

Model Typ Mikrofonu Mikrofon Symulator ucha Małżowina uszna Zastosowanie
45CA-1 LEMO 40EN 1"   - Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek
45CA-2 ICP 40AD 1"   - Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek
45CA-3 LEMO 40AG 1/2" RA0039 - Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych
45CA-4 ICP 40AO 1/2" RA0039 - Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych
45CA-5 LEMO 40AG 1/2" RA0045 - Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych, produkcyjne testy aparatów słuchowych
45CA-6 ICP 40AO 1/2"  RA0045-S1 Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych, produkcyjne testy aparatów słuchowych
45CA-7 LEMO 40AG 1/2" RA0045 Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych, produkcyjne testy aparatów słuchowych
45CA-8 ICP 40AO 1/2" RA0045-S1 Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych, produkcyjne testy aparatów słuchowych
45CA-9 LEMO 40AG 1/2"  RA0401 Projektowe pomiary aparatów słuchowych i słuchawek w zakresie do 20 kHz
45CA-10 ICP 40AO 1/2" RA0402 Projektowe pomiary aparatów słuchowych i słuchawek w zakresie do 20 kHz
45CA-11 LEMO 40AG 1/2"  RA0403 Projektowe pomiary aparatów słuchowych i słuchawek w zakresie do 50 kHz
45CA-12 ICP 40AO 1/2" RA0404 Projektowe pomiary aparatów słuchowych i słuchawek w zakresie do 50 kHz



45CA-1

Typ mikrofonu: LEMO

Mikrofon: 40EN 1"

Symulator ucha: -

Małżowina uszna: -

Zastosowanie: Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek

45CA-2

Typ mikrofonu: ICP

Mikrofon: 40AD 1"

Symulator ucha: -

Małżowina uszna: -

Zastosowanie: Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek

45CA-3

Typ mikrofonu: LEMO

Mikrofon: 40AG 1/2"

Symulator ucha: RA0039

Małżowina uszna: -

Zastosowanie: Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych

45CA-4

Typ mikrofonu: ICP

Mikrofon: 40AO 1/2"

Symulator ucha: RA0039

Małżowina uszna: -

Zastosowanie: Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych

45CA-5

Typ mikrofonu: LEMO

Mikrofon: 40AG 1/2"

Symulator ucha: RA0045

Małżowina uszna: -

Zastosowanie: Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych, produkcyjne testy aparatów słuchowych

45CA-6

Typ mikrofonu: ICP

Mikrofon: 40AO 1/2"

Symulator ucha: RA0045-S1

Małżowina uszna: -

Zastosowanie: Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych, produkcyjne testy aparatów słuchowych

45CA-7

Typ mikrofonu: LEMO

Mikrofon: 40AG 1/2"

Symulator ucha: RA0045

Małżowina uszna: Tak

Zastosowanie: Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych, produkcyjne testy aparatów słuchowych

45CA-8

Typ mikrofonu: ICP

Mikrofon: 40AO 1/2"

Symulator ucha: RA0045-S1

Małżowina uszna: Tak

Zastosowanie: Tłumienie wtrącenia ochronników słuchu, produkcyjne testy słuchawek, pomiary systemów telekomunikacyjnych, produkcyjne testy aparatów słuchowych

45CA-9

Typ mikrofonu: LEMO

Mikrofon: 40AG 1/2"

Symulator ucha: RA0401

Małżowina uszna: Tak

Zastosowanie: Projektowe pomiary aparatów słuchowych i słuchawek w zakresie do 20 kHz

45CA-10

Typ mikrofonu: ICP

Mikrofon: 40AO 1/2"

Symulator ucha: RA0402

Małżowina uszna: Tak

Zastosowanie: Projektowe pomiary aparatów słuchowych i słuchawek w zakresie do 20 kHz

45CA-11

Typ mikrofonu: LEMO

Mikrofon: 40AG 1/2"

Symulator ucha: RA0403

Małżowina uszna: Tak

Zastosowanie: Projektowe pomiary aparatów słuchowych i słuchawek w zakresie do 50 kHz

45CA-12

Typ mikrofonu: ICP

Mikrofon: 40AO 1/2"

Symulator ucha: RA0404

Małżowina uszna: Tak

Zastosowanie: Projektowe pomiary aparatów słuchowych i słuchawek w zakresie do 50 kHz

  • Liczba kanałów: 2
  • Zakres pomiarowy: 100 Hz-20 kHz (+/- 2,2 dB)
  • Szumy własne: 25 dB(A)
  • Typ mikrofonu pomiarowego: wstępnie spolaryzowany ICP lub zewnętrznie spolaryzowany LEMO
  • Spełniane normy: IEC 60318-1, IEC 60318-4, ISO 4869-3
