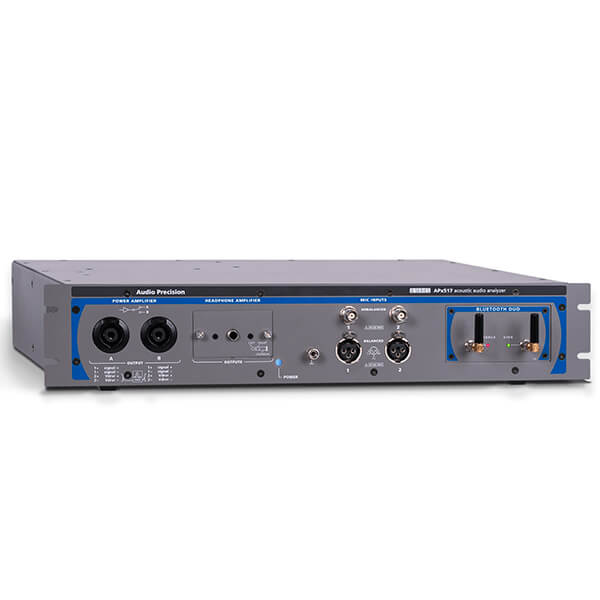

Audio Precision APx517 B Analizator audio

Audio Precision APx517 B

Analizator audio przeznaczony do akustycznych pomiarów głośników, słuchawek i innych urządzeń audio w domenie analogowej i cyfrowej. Sekcja generatora wyposażona została w 35 watowy wzmacniacz mocy oraz wzmacniacz słuchawkowy z trzema możliwymi złączami BNC, Jack i Mini jack. Dołączony do zestawu przewód CAB-517 pozwala na pomiar impedancji i parametrów Thiele-Smalla 4-żyłową metodą Kelvina. Dwukanałowa sekcja analizatora wyposażona została w niezbalansowane złącza BNC i zbalansowane złącza XLR, które dzięki wbudowanemu zasilaniu phantom, ICP (4mA i 10mA) i DC bias (10 mV-12 V) umożliwia bezpośrednie podłączenie mikrofonów pomiarowych. Dodatkowy slot montażowy pozwala na umieszczenie jednego z dostępnych modułów cyfrowych: PDM, PDM 16, Digital serial I/O, Bluetooth i HDMI + ARC, rozszerzając analizator o pomiary urządzeń w domenie cyfrowej.

Audio Precision logo
  • Liczba kanałów analizatora: 2
  • Liczba kanałów generatora: 2
  • Konstrukcja modułowa: 1 sloty montażowy

Wzmacniacz mocy

  • Moc wyjściowa: 35 W (2 Ω-8 Ω)
  • Maksymalne napięcie wyjściowe: 17 V (powyżej 8 Ω)
  • THD+N <– 80 dB +35 μV
  • Dokładność impedancji
    • ≤ 1% dla obciążeń rezystancyjnych, 4 Ω to 16 Ω, 20 Hz to 20 kHz
    • ≤ 2% dla obciążeń rezystancyjnych, 2 Ω to 4 Ω, 20 Hz to 20 kHz
  • Ograniczenie prądu wyjściowego
  • Zabezpieczenie przed odwrotnym przeciążeniem
  • Zintegrowany, dwukanałowy (Vsense, Vdriver) pomiar impedancji Kelvina

Wzmacniacz słuchawkowy

  • Maksymalne napięcie wyjściowe: 9 Vrms
  • THD+N <– 84 dB +15 μV

Sekcja analizatora

  • Maksymalne napięcie wejściowe: 40 Vpk
  • Zasilanie mikrofonów
    • ICP/CCP/IEPE 4 mV i 10 mV
    • DC Bias 0-12 V
    • Phantom +48V
  • THD+N: <– 98 dB +1,9 μV

Oprogramowanie APx500

Wiodące w branży parametry analogowe i szeroka gama opcji cyfrowych złączy I/O, analizatorów z serii APx B została uzupełniona przez intuicyjne, dostosowujące się do potrzeb użytkownika oprogramowanie APx500. Oprogramowanie oferuje szereg automatyzacji, tworzenia indywidualnych scenariuszy i gotowych funkcji pomiarowych, pozwalających w ciągu kilku sekund zmierzyć wskazane parametry badanego urządzenia. Dzięki interfejsowi Bench mode APx500 oferuje również zmiany rejestrowanych parametrów w czasie rzeczywistym.

Złącza cyfrowe - Moduły

Dzięki modułowej konstrukcji złącza cyfrowe analizatora APx555B mogą zostać dostosowane dokładnie do wymagań pomiarowych. Analizator fabrycznie dostarczany jest z modułem Advanced Digital I/O, oferującym zbalansowane złącze AES/EBU (XLR), niezbalansowane SPDIF (BNC) oraz optyczne (Toslink). Pozostałe 3 sloty mogą zostać uzupełnione o następujące moduły: Audio Precision Moduły
