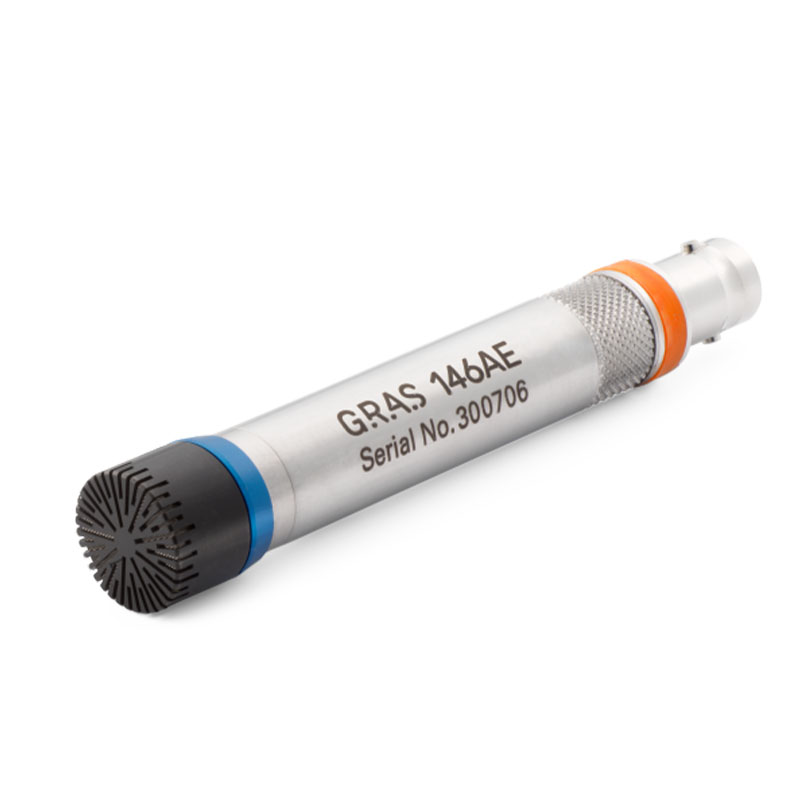

GRAS 146AE Mikrofon pomiarowy

GRAS 146AE

Mikrofon pomiarowy klasy 1 (IEC 61672) o zwiększonej odporności na uszkodzenia mechaniczne oraz niekorzystne warunki pracy.


Osłona membrany wyposażona został w filtr odporny na wodę, oleje i kurz umożliwiając pracę w silnie zanieczyszczonych środowiskach.


GRAS 146AE ½” jest mikrofonem pola swobodnego, w zestawie z nakładką RA0357 może zostać dostosowany do warunków pola rozproszonego.


Mikrofon spełnia wymagania normy PN-EN 61094 dla mikrofonów WS2F i normy PN-EN 61672 dla klasy 1.

Gras logo
  • Średnica membrany: ½”
  • 1 klasa pomiarowa (IEC 61672)
  • Zakres częstotliwości: 3,15 Hz - 20 kHz
  • Zakres dynamiki: 18 dB(A) - 133 dB
  • Typ złącza: BNC
  • Mikrofon pola swobodnego z możliwością adaptacji do pola ciśnieniowego
  • Wodoodporny (IP67)
  • Odpornośc na temperatury w zakresie (-40) ºC - 125 ºC
  • Wspiera TEDS
  • Osłona chroniona
  • Pomiary w automotive
  • Użycie w mocno zanieczyszczonym/zapylonym środowisku
  • Pomiary hałasu i innych parametrów akustycznych
Wykres - Poziom szumów własnych w pasmach ⅓ oktawowych z i bez krzywej korekcyjnej A

GRAS 246AE - Poziom szumów własnych w pasmach ⅓ oktawowych z i bez krzywej korekcyjnej A

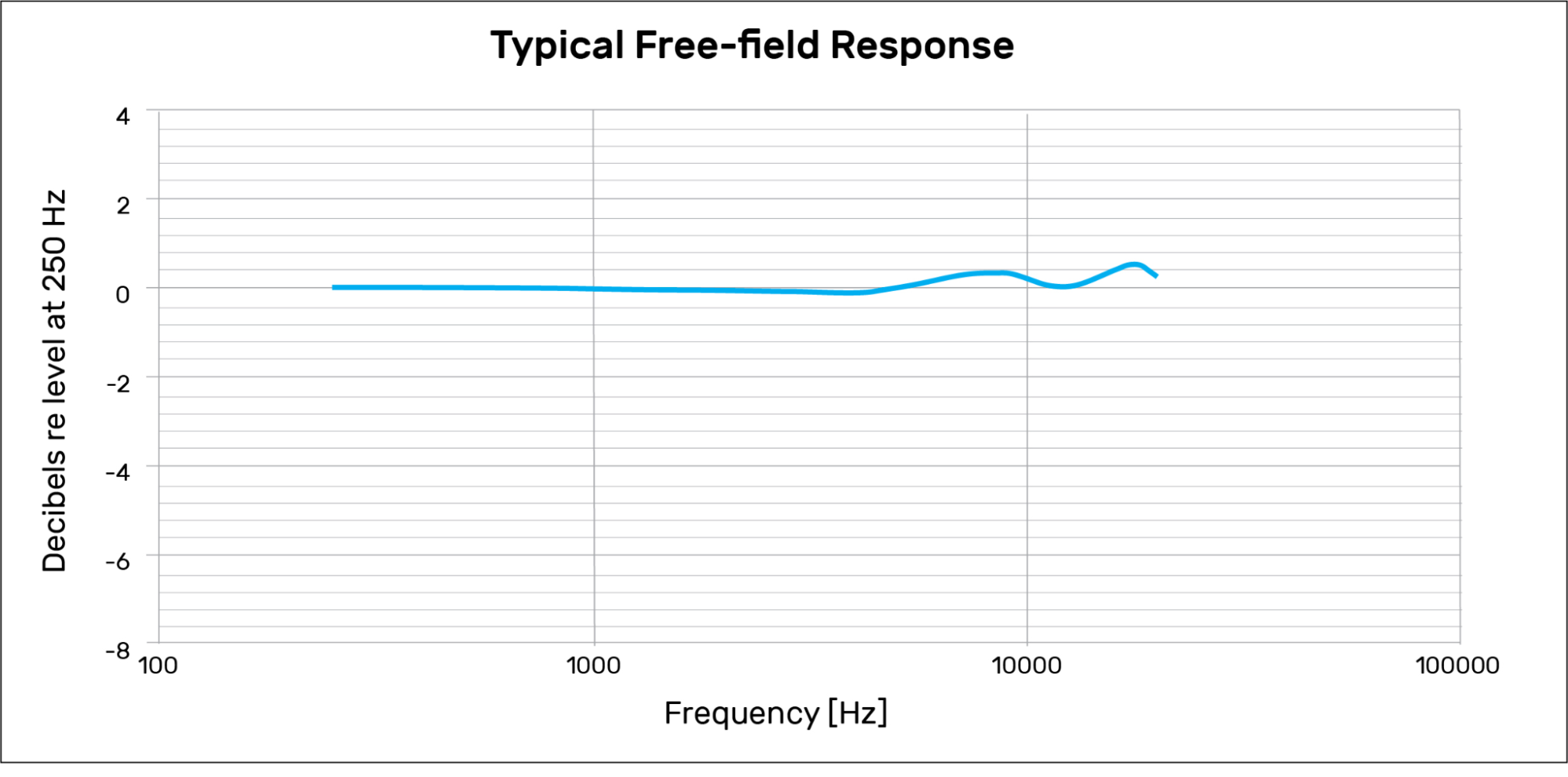

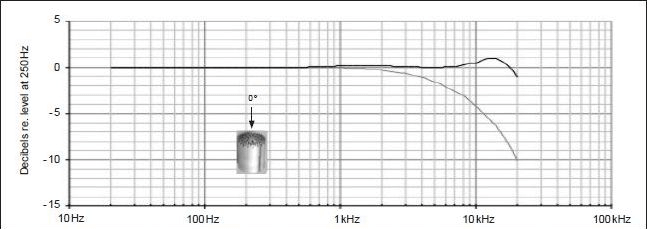

Wykres - Odpowiedź częstotliwościowa

GRAS 246AE - odpowiedź częstotliwościowa (górna krzywa wyznaczona dla pola swobodnego, dolna krzywa wyznaczona dla pola ciśnieniowego

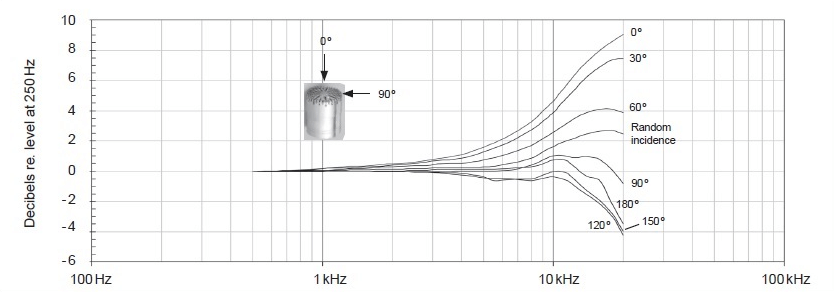

Wykres - Korekcja częstotliwościowa dla pola swobodnego przy różnych kątach padania dźwięku

GRAS 246AE - korekcja częstotliwościowa dla pola swobodnego przy różnych kątach padania dźwięku

Polaryzacja/typ
  • 0 V/CCP
Średnica
  • ½”
Zakres częstotliwości
  • 3,15 Hz - 20 kHz (+/- 2 dB)
  • 5 Hz - 10 kHz (+/- 1 dB)
Zakres dynamiki
  • 18 dB(A) - 133 dB
Czułość (@ 250 Hz (+/- 2 dB)
  • 50 mV/Pa
  • -26 dB re 1V/Pa
Impedancja wyjściowa
  • < 50 Ohm
Zasilanie
  • 2‑20 mA
Bias
  • 13 V
Oznaczenie w IEC 61094‑4
  • WS2F
Złącze
  • BNC
Zakres temperatury
  • Pomiary: -40 ~ 125 °C
Zakres wilgotności
  • 10‑90 % RH
