Audio Precision APx1701 Interfejs pomiarowy

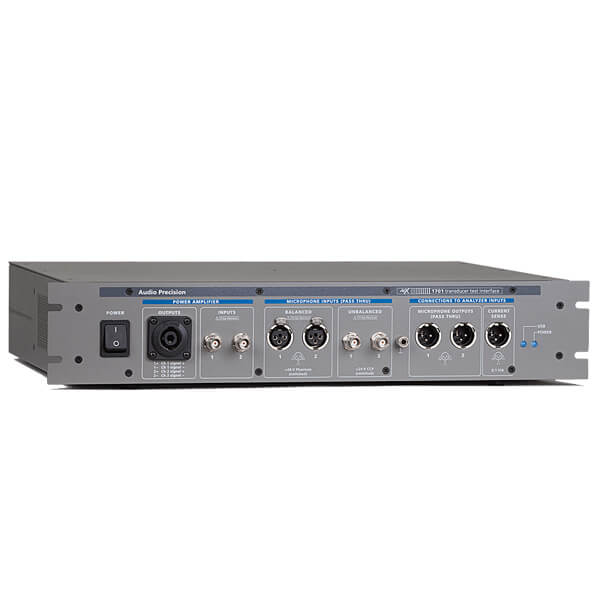

Audio Precision APx1701

Interfejs pomiarowy, rozszerzający możliwości pomiarowe analizatorów Audio Precision. Dwukanałowa sekcja wzmacniacza o mocy 100 W (8 Ω) wyposażona została w wewnętrzny rezystor pomiarowy, oferując kompleksowe pomiary głośników słuchawek i innych urządzeń audio włącznie z pomiarami impedancji i parametrami Thiele Smalla. APx1701 zawiera dwa rodzaje złączy mikrofonowych: XLR, wyposażone w zasilanie phantom, i BNC, zapewniający zasilanie CCP/4mV (+24 V). Takie rozwiązanie zapewnia możliwość bezpośredniego połączenia szerokiej gamy mikrofonów pomiarowych.

Audio Precision logo

Wzmacniacz mocy

  • Moc wzmacniacza:
    • 100 W (1 kanał przy 8 Ω)
    • 60 W (1 kanał przy 4 Ω)
    • 30 Vrms (2 kanały ≥15 Ω)
  • Zakres częstotliwości: DC - 100 kHz
  • Dokładność częstotliwości:
    • ±0.08 dB (10 Hz-20 kHz, DC-coupled)
    • ±0.30 dB (20 kHz-50 kHz)
    • ±0.80 dB (50 kHz-100 kHz)
  • Szumy własne: ≤7.5 µVrms (DC-22 kHz)
  • Stosunek sygnału do szumu: ≈134 dB
  • Impedancja wyjściowa: ≈0.13 Ω
  • THD+N: ≤ –100 dB, 10 Hz-20 kHz

Złącza mikrofonowe

  • liczba kanałów pomiarowych: 2
  • Rodzaje złączy: zbalansowane XLR, niezbalansowane BNC
  • Zasilanie mikrofonowe:
    • XLR: +48 V phantom
    • BNC: CCP/ICP (4 mA, +24 V)
  • Maksymalne napięcie wejściowe
    • 10 Vpk (zbilansowana)
    • 5 Vpk (niezbalansowane)
  • Automatyczna kalibracja poprzez TEDS

Kompatybilność z analizatorami Audio Precision

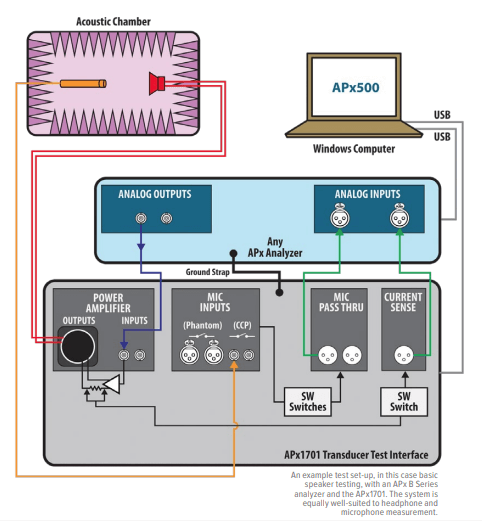

APx1701 współpracuje z oprogramowaniem Apx500, pozwalając na wykorzystanie go we wszystkich sekwencjach i scenariuszach pomiarowych.

Oprogramowanie APx500

Wiodące w branży parametry analogowe i szeroka gama opcji cyfrowych złączy I/O, analizatorów z serii APx B została uzupełniona przez intuicyjne, dostosowujące się do potrzeb użytkownika oprogramowanie APx500. Oprogramowanie oferuje szereg automatyzacji, tworzenia indywidualnych scenariuszy i gotowych funkcji pomiarowych, pozwalających w ciągu kilku sekund zmierzyć wskazane parametry badanego urządzenia. Dzięki interfejsowi Bench mode APx500 oferuje również zmiany rejestrowanych parametrów w czasie rzeczywistym.
