28 maj 2024 Pomiary wibroakustyczne
Cirrus Research zaprezentował w ostatnim czasie swój nowy miernik wibracji dedykowany pomiarom narażenia na drgania mechaniczne w środowisku pracy. W poniższym artykule przedstawiamy najważniejsze cechy i funkcje urządzenia z dodatkowymi normatywnymi wymaganiami w zakresie mierników wibracji.
Drgania mechaniczne na stanowisku pracy
W kontekście środowiska pracy wyróżnić można dwa rodzaje drgań wynikających ze sposobu ich transferu: przenoszone przez kończyny górne (drgania miejscowe) oraz drgania o działaniu ogólnym (drgania ogólne). Ich wartości dopuszczalne przedstawione zostały w Rozporządzeniu Ministra (Dz.U. 2018 poz. 1286), dzieląc wymagania zarówno ze względu na ich rodzaj oraz na czas ekspozycji. Dopuszczalne wartości dla ekspozycji długotrwałej i krótkotrwałej przedstawione zostały w poniższej tabeli:
Tabela 1 - Dopuszczalna ekspozycja na drgania mechaniczne na stanowisku pracy
| Rodzaj drgań | Ekspozycja dzienna (8h) | Ekspozycja krótkotwała (30 min) |
|---|---|---|
| Drgania miejscowe | A(8) = 2,8 m/s² | ahvmax = 11,2 m/s² |
| Drgania ogólne | A(8) = 0,8 m/s² | ahvmax = 3,2 m/s² |
Należy również pamiętać o progach działania określonych dla dziennej ekspozycji określonych w tabeli poniżej.
Tabela 2 - Progi działania dla ekspozycji na drgania mechaniczne na stanowisku pracy
| Rodzaj drgań | Ekspozycja dzienna |
|---|---|
| Drgania miejscowe | A(8) = 2,5 m/s² |
| Drgania ogólne | A(8) = 0,5 m/s² |
Szczegółowe informację dotyczące wymagań w kontekście drgań oraz szczegółowy opis poszczególnych typów ekspozycji dostępne są w artykule: Pomiary i dopuszczalne wartości drgań mechanicznych w środowisku pracy
Cirrus Triax - nowa technologia pomiarów drgań
Cirrus Triax to 3-osiowy kompaktowy miernik wibracji spełniający wymagania PN-EN ISO 8084-1, określające standardy względem urządzeń do kontroli ekspozycji na drgania. Miernik zapewnia intuicyjną obsługę i automatyczną rejestrację wszystkich niezbędnych parametrów w formie wyniku jak i jego zmian w czasie pomiaru. Wyniki prezentowane są na wyświetlaczy typu oled z duży kontrastem, dobrze widzialnym nawet w mocnym słońcu. Dzięki temu miernik stanowi kompletne rozwiązanie dla laboratoriów pomiarowych oraz wewnątrz firmowych działów BHP. Miernik dostarczany jest razem z odpowiednim czujnikiem, walizką transportową i darmowym oprogramowaniem do analizy, pozwalające wdrożyć urządzenie w procedurę pomiarową bezpośrednio po dostawie.
Konfiguracja miernika drgań
Miernik drgań dostępny jest w 3 konfiguracjach:
- Triax HAV Kit
Zestaw przeznaczony do pomiarów drgań przenoszonych przez kończyny górne, wyposażony w akcelerometr do montażu na narzędziach ręcznych.

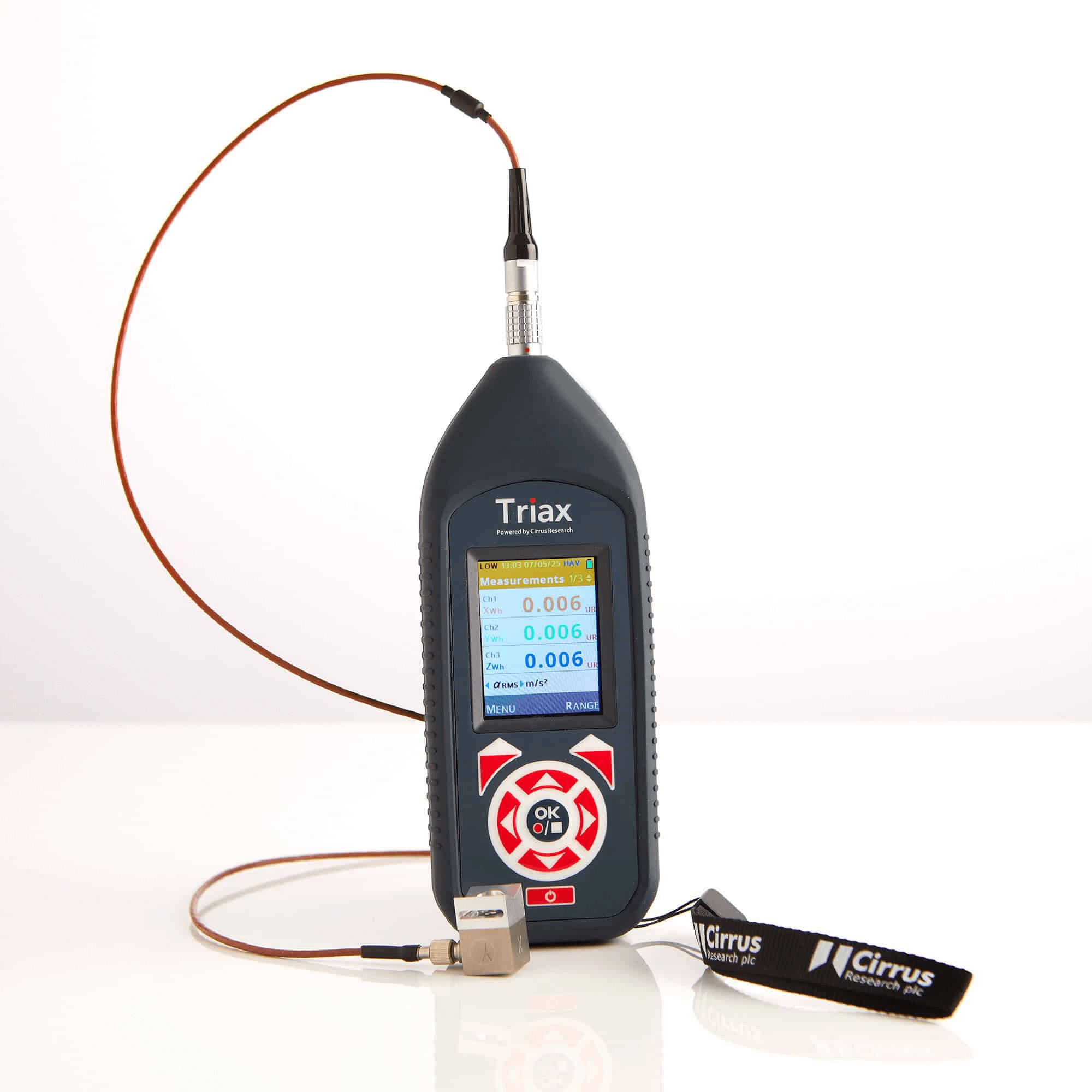

Rys. 2 - Miernik drgań Cirrus Triax z akcelerometrem do pomiarów drgań miejscowych
- Triax WBV Kit
Zestaw zaprojektowany do pomiarów drgań ogólnych, zawiera czujnik montowany na siedzeniach lub powierzchni podłogi.

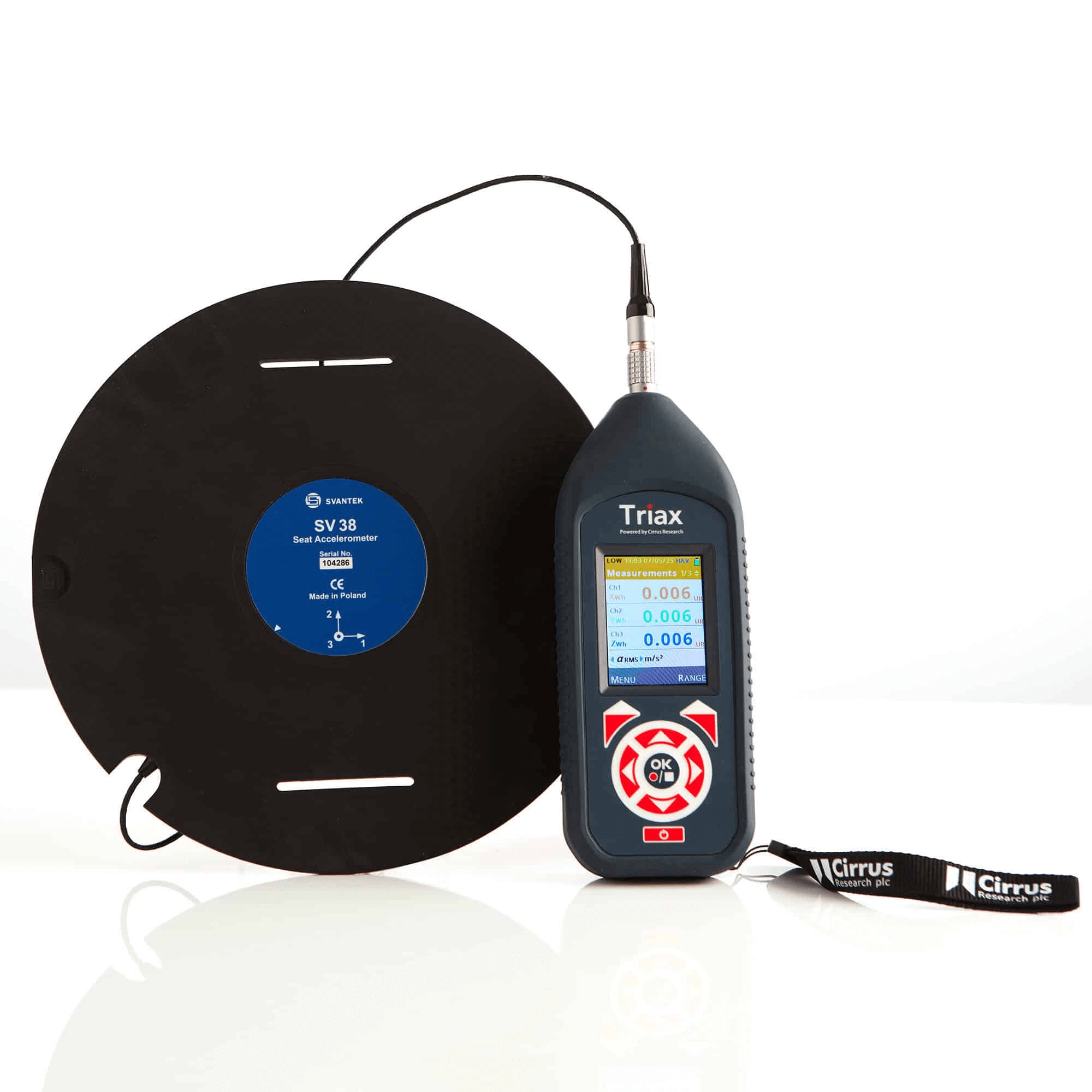

Rys. 3 - Miernik drgań Cirrus Triax z akcelerometrem do pomiarów drgań ogólnych
- Triax Dual Kit
Kompletna wersja obejmująca oba typy akcelerometrów – umożliwia kompleksowe pomiary zarówno drgań miejscowych i ogólnych z możliwością łatwego przełączania trybu pracy.

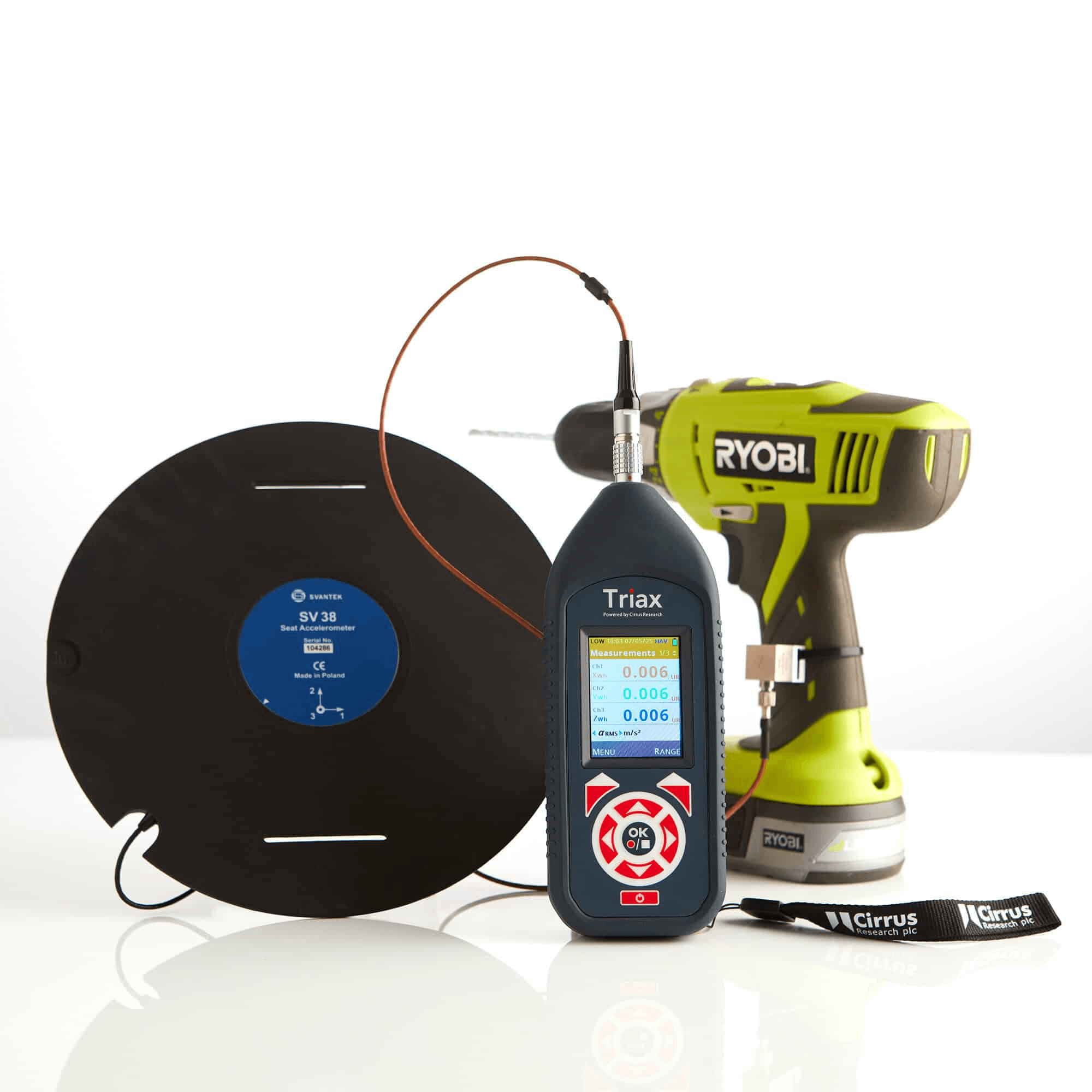

Rys. 4 - Miernik drgań Cirrus Triax z akcelerometrem do pomiarów drgań miejscowych i ogólnych
Mierzone parametry
Miernik drgań Cirrus Triax mierzy następujące parametry:
Arms (RMS Acceleration)
Średnia kwadratowa wartość przyspieszenia drgań wyrażona w m/s². Uśredniony poziom drgań w danym okresie – główny parametr w analizie narażenia.
Aeq (Equivalent Continuous Acceleration)
Równoważne przyspieszenie drgań – wartość przeliczona tak, aby odzwierciedlała ciągłe narażenie w danym czasie. W praktyce to często ta sama wartość co Arms.
Amax (Maximum Acceleration)
Najwyższa zmierzona wartość przyspieszenia drgań podczas pomiaru. Wskazuje na potencjalne szczytowe impulsy.
Peak (Peak-to-Peak Acceleration)
Szczytowe przyspieszenie – maksymalna wartość wychylenia sygnału drgań w jednym kierunku (dodatnim lub ujemnym). Używana do oceny impulsowych szczytów drgań.
Vector Sum (Wektorowa suma drgań)
Złożona wartość przyspieszenia trójosiowego (X, Y, Z), obliczana jako pierwiastek sumy kwadratów.
Reprezentuje całkowity poziom drgań działających na ciało.
Dominant Axis (Oś dominująca)
Oś (X, Y lub Z), na której zarejestrowano najwyższe przyspieszenie drgań. Pomaga określić główny kierunek ekspozycji.
HSE Exposure Points
Punkty narażenia obliczane zgodnie z wytycznymi brytyjskiego HSE (Health and Safety Executive). Służą do przystępnej oceny ryzyka i porównywania ekspozycji – np. 100 punktów odpowiada wartości działania HAV (2,5 m/s² A(8)).
EAV (Exposure Action Value)
Wartość działania narażenia – próg, po przekroczeniu którego pracodawca musi podjąć działania ograniczające ekspozycję.
ELV (Exposure Limit Value)
Wartość graniczna narażenia – maksymalna dopuszczalna wartość dziennej ekspozycji, której nie wolno przekroczyć.
Oprogramowanie
Analiza pomiarów i tworzenie raportów możliwe jest dzięki darmowemu programowi Triax Analysis Pro. Program stanowi intuicyjne i darmowe narzędzi w określaniu ekspozycji na drgania mechaniczne bazującej na zmierzonych wynikach. Wgląd w historię zmian pomiarów, katalogowanie wyników i dostępne analizy umożliwiają kompleksowe monitorowania narażenia na drgania wskazując w którym zakresie powinny zostać podjęte działania.
Pełna kontrola nad drganiami już od pierwszego pomiaru
Miernik drgań Cirrus Triax to kompleksowe urządzenie, które wraz z dedykowanym oprogramowaniem, pozwala na pełną analizę drgań mechanicznych na stanowisku pracy. Urządzenie dedykowane jest zarówno, laboratorium badawczym jak i pracownikom działów BHP, kontrolujących codzienne narażenie pracowników. Urządzenie dostarczane jest ze wszystkimi niezbędnymi akcesoriami, pozwalają od razu wdrożyć je w procedury pomiarowe.
