CRY 3213 - Mikrofon pomiarowy do ekstremalnych warunków otoczenia

CRY 3213 - Mikrofon pomiarowy do ekstremalnych warunków otoczenia

W pomiarach NVH (Noise, Vibration, and Harshness) mikrofony często pracują w ekstremalnych warunkach – w pobliżu silników, w komorach klimatycznych, tunelach aerodynamicznych czy na zewnątrz podczas testowych przejazdów. Wysoka temperatura, wibracje, zapylenie i wilgoć to codzienne czynniki, które potrafią zniekształcić wyniki pomiarowe lub uszkodzić delikatne kapsuły mikrofonów. Z tego powodu rośnie zapotrzebowanie na mikrofony pomiarowe o podwyższonej odporności środowiskowej – nie tylko w branży automotive, ale również w lotnictwie, kolejnictwie czy przemyśle obronnym.

Mikrofon Crysound CRY3213 został zaprojektowany właśnie z myślą o takich warunkach: zapewnia pełną szczelność (IP67), szeroki zakres temperatur (–50 °C ~ +125 °C) i odporność mechaniczną przy zachowaniu wysokiej precyzji akustycznej.

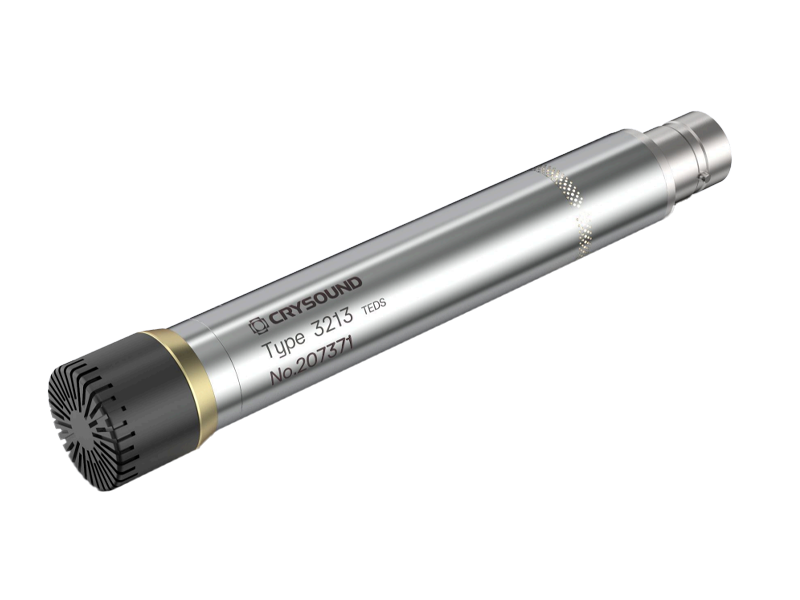

Rys. 1 - Mikrofon pomiarowy Crysound CRY3213 ½” CCP

Pomiary akustyczne w trudnych warunkach środowiskowych

Branża automotiv jest jedną z wielu obszarów, w których pomiary wykonywane są w skrajnych warunkach. W tym zakresie możemy wskazać również lotnictwo, kolej czy sektor militarny. Warunki w których przeprowadzane są testy związane z komponentami lub gotowymi produktami, często odbiegają od warunków laboratoryjnych. Wysokie amplitudy drgań, gwałtowne zmiany temperatur, zapylenie, woda, smary, a także silne pola elektromagnetyczne to czynniki, które mogą powodować dryft czułości, szumy własne lub uszkodzenia elementów pomiarowych.

Z tego powodu mikrofony pomiarowe do zastosowań NVH muszą łączyć dokładność akustyczną z wytrzymałością mechaniczną i odpornością środowiskową. Odporność na wstrząsy, uszczelnienie zgodne z IP67, rozszerzony zakres temperatur i stabilność czułości w zmiennych warunkach to dziś cechy równie ważne jak liniowość charakterystyki częstotliwościowej. Model CRY3213 umożliwia prowadzenie pomiarów tam, gdzie klasyczny mikrofon laboratoryjny nie byłby w stanie dostarczyć powtarzalnych wyników.

Parametry i odporność środowiskowa mikrofonu CRYSOUND CRY3213

Odporność na parametry środowiskowe

Mikrofon CRY3213 zaprojektowano specjalnie do pomiarów NVH w trudnych warunkach przemysłowych i testowych. Kluczowe cechy:

• Membrana: ½″, mikrofon pola swobodnego (free-field), klasa WS2F (IEC 61094-4).
• Ochrona: IP67 – pełna odporność na kurz i chwilowe zanurzenie w wodzie.
• Zakres temperatur: –50 °C ÷ 125 °C (w niektórych wersjach –40 °C ÷ 125 °C).
• Odporność mechaniczna: wstrząsy do 1000 m/s², wibracje do 80 m/s².
• Odporność EMC: zgodność z IEC 61000-4 (odporność na zaburzenia przewodzone i promieniowane).
• Zasilanie: 2–20 mA IEPE/CCP, 24 V open circuit.
• Złącze: BNC.
• Kalibracja: fabryczna, certyfikowana, zalecana ponowna co 12 miesięcy.
• Wilgotność: 0 – 90 % RH (bez kondensacji).



CRY3213 zachowuje stabilną charakterystykę w środowiskach o dużych wahaniach temperatury i wilgotności, co czyni go użytecznym w testach pojazdów, tunelach aerodynamicznych, pomiarach w kabinach samolotów oraz w mobilnych stanowiskach NVH.

Parametry akustyczne mikrofonu

• Czułość: 50 mV/Pa (–26 dB re 1 V/Pa @ 250 Hz)
• Zakres częstotliwości: 3,15 Hz – 20 kHz (± 2 dB)
• Zakres dynamiki: ok. 17–136 dB(A)
• Typ: free-field, CCP/IEPE 0 V polarization
• Impedancja wyjściowa: < 50 Ω
• Kapacitancja: ok. 15 pF



Połączenie szerokiego zakresu częstotliwości z niskim szumem własnym i odpornością na wysokie SPL pozwala stosować CRY3213 zarówno do pomiarów cichych zjawisk w kabinie, jak i impulsowych zdarzeń akustycznych w pobliżu źródeł hałasu.

Poznaj inne produkty CRYSOUND

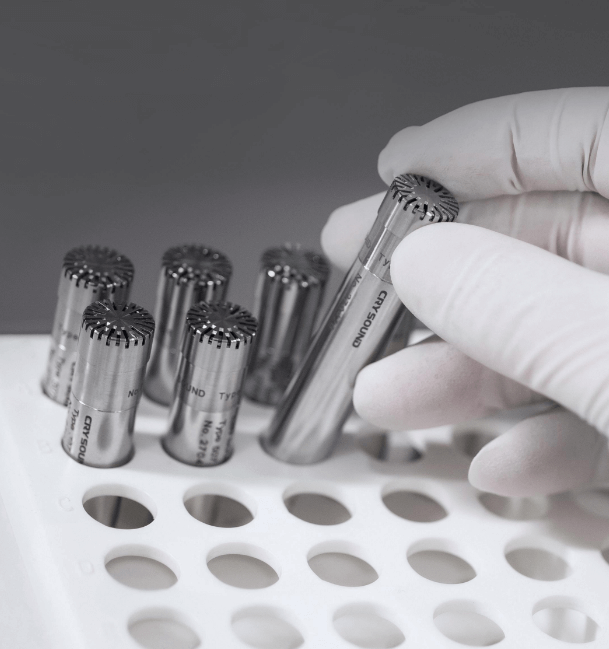

Standardowe mikrofony pomiarowe

Crysound oferuje szeroki wybór mikrofonów dedykowanych do pola swobodnego i ciśnieniowego. W ofercie znajdują się zarówno mikrofony o średnicy ½ i ¼ cala.

• Crysound CRY3203-S01 ½” CCP
  • Zakres dynamiki: 16 dB(A) - 135 dB
  • Zakres częstotliwości: 3,15 Hz - 20 kHz
  • Mikrofon pola swobodnego

• Crysound CRY3202-S01 ½” CCP
  • Zakres dynamiki: 23 dB(A) - 147 dB
  • Zakres częstotliwości: 3,15 Hz - 20 kHz (+/- 2 dB)
  • Mikrofon pola ciśnieniowego

Mikrofony pomiarowe do wysokich poziomów ciśnienia akustycznego

W branży lotniczej, czy militarnej testy akustyczne często obejmują wysokie poziomu ciśnienia akustycznego. W tym zakresie CRY SOUND posiada

• Crysound CRY3404-S01 ¼” CCP
  • Zakres dynamiki: 59 dB(A) - 175 dB
  • Zakres częstotliwości: 10 Hz - 20 kHz
  • Mikrofon pola ciśnieniowego

• Crysound CRY3402-S01 ¼” CCP
  • Zakres dynamiki: 45 dB(A) - 161 dB
  • Zakres częstotliwości: 4 Hz - 70 kHz (+/- 2 dB)
  • Mikrofon pola ciśnieniowego

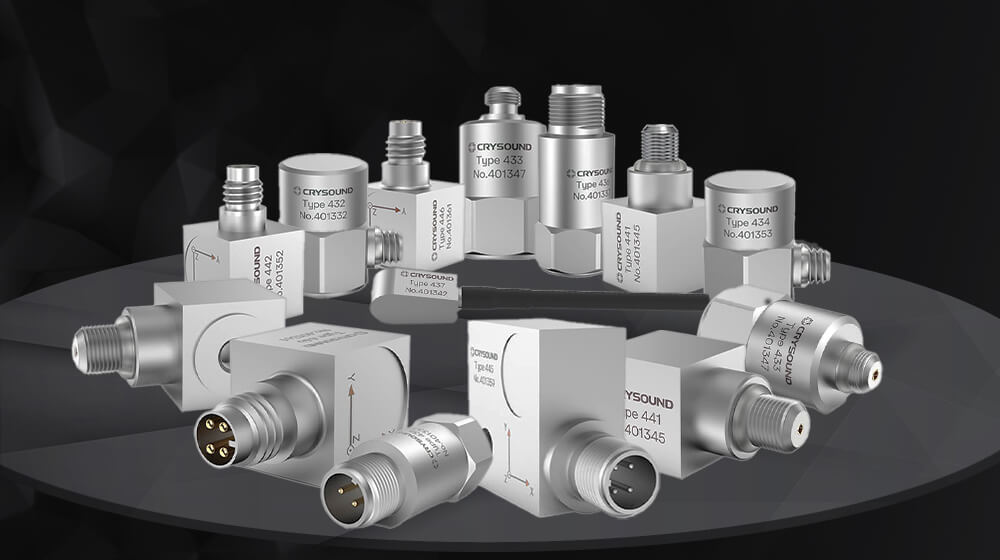

Akcelerometry

Testy NVH obejmują zaórwno pomiaru wibroakustyczne, nieodłącznie związane z jakościowymi testami elementów konstrukcyjnych. CRYSOUND posiada szerokie portfolio akcelerometrów, dedykowanych pod względem wartości i częstotliwości drgań, czy rozmiarów badanego urządzenia.

• Crysound CRY431
  • Zakres: ±10000 m/s² pk (1000g pk)
  • Zakres częstotliwości: 1 Hz ÷ 12 kHz (+/- 1dB)
  • Masa: 9,5 g

• Crysound CRY436
  • Zakres: ±500 m/s² pk (50g pk)
  • Zakres częstotliwości: 1Hz - 12kHz(±10%); 0.5Hz - 20kHz(±3dB)
  • Masa: 48 g
