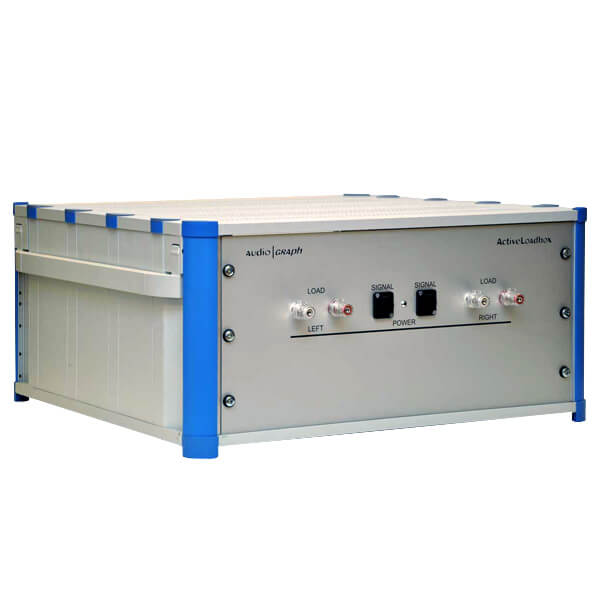

AudioGraph Active Loadbox Moduł sztucznego obciążenia rezystancyjnego

AudioGraph Active Loadbox

Moduł sztucznego obciążenia rezystancyjnego, pojemnościowego i indukcyjnego, przeznaczony do pomiarów wzmacniaczy mocy. Akcesorium umożliwia ustawienie impedancji o wartości 1‑8 Ω oraz przesunięcia fazowego o wartości 0°, 30° i 60°. Kompatybilność z analizatorami Audio Precision i oprogramowaniem APx500 pozwala na pełną automatyzację procesów pomiarowych oraz wdrożenie akcesorium w większy scenariusz pomiarowy.

1 kHz Physical Loads
Two sets
8 OHm +60, +30, 0, -30, -60 degrees +/- 5%
4 OHm +60, +30, 0, -30, -60 degrees +/- 5%
2 OHm +60, +30, 0, -30, -60 degrees +/- 5%
1 OHm +60, +30, 0, -30, -60 degrees +/- 5%
Impedance Power Rating/Channel
Continous signal
Power Rating/Channel
EIA RS-490 1 kHz Burst
8 OHm 100 W 1000 W
4 OHm 200 W 2000 W
2 OHm 400 W 4000 W
1 OHm 400 W 4000 W
  • Wartość impedancji 1‑8 Ω
  • Wartość przesunięcia fazowego: 0°, 30°, 60°
  • Maksymalne napięcie wejściowe 130 V
  • Maksymalna moc: 1000 W
  • Liczba kanałów pomiarowych: 2
