• Liczba kanałów analizatora: 2 (APx525B), 4 (APx526B)
• Liczba kanałów generatora: 2
• Konstrukcja modułowa: 4 sloty montażowe (APx525B), 2 sloty montażowe (APx526B)
• Fabryczny moduł cyfrowy: Digital I/O

• Złącza: BNC, XLR, wtyki bananowe
• Zakres amplitudy wyjściowej: 0 - 21,1 V (26,66 Vrms z opcją AG52)
• Zakres sygnału sinusoidalnego: 0,1 Hz-80,1 kHz
• Zniekształcenia THD+N: <-108 dB (-110 dB z opcją AG52) (1 kHz, 2.0 V) (1 kHz, 2.0 V)

• Złącza: BNC, XLR, wtyki bananowe
• Szerokość pasma przenoszenia: >90 kHz (>1 Mhz z opcją BW52)
• Maksymalne napięcie wejściowe: 230 Vpk
• Płaskość amplitudy: ±0.008 dB (10 Hz–20 kHz)
• Maksymalna długość FFT: 1248 K

• Złącza: SPDIF (BNC), AES-EBU(XLR), Toslink® (Optyczne)
• Częstotliwość próbkowania: 27 kS/s-200 kS/s (optyczne: 27 kS/s-108 kS/s)
• Dokładność częstotliwości próbkowania: ±0.0003% [3 PPM]
• Zakres częstotliwości: 5 Hz - 0.499 * SR

• Parametry generatora
  • Zmniejszenie zniekształceń THD+N do -110 dB
  • Zwiększenie amplitudy generowanego sygnału do 26,6 Vrm dla złącza zbalansowanego i 13,33 Vrms dla złącza niezbalansowanego
• Dodatkowe sygnały pomiarowe
  • Fala kwadratowa o szybkim czasie narastania 2 ms
  • Sygnały DIM, przeznaczone do pomiarów zniekształceń intermodalnych: DIM, DIM100 DIM 30, DIM B, DIM B8

Oprogramowanie APx500

Wiodące w branży parametry analogowe i szeroka gama opcji cyfrowych złączy I/O, analizatorów z serii APx B została uzupełniona przez intuicyjne, dostosowujące się do potrzeb użytkownika oprogramowanie APx500. Oprogramowanie oferuje szereg automatyzacji, tworzenia indywidualnych scenariuszy i gotowych funkcji pomiarowych, pozwalających w ciągu kilku sekund zmierzyć wskazane parametry badanego urządzenia. Dzięki interfejsowi Bench mode APx500 oferuje również zmiany rejestrowanych parametrów w czasie rzeczywistym.

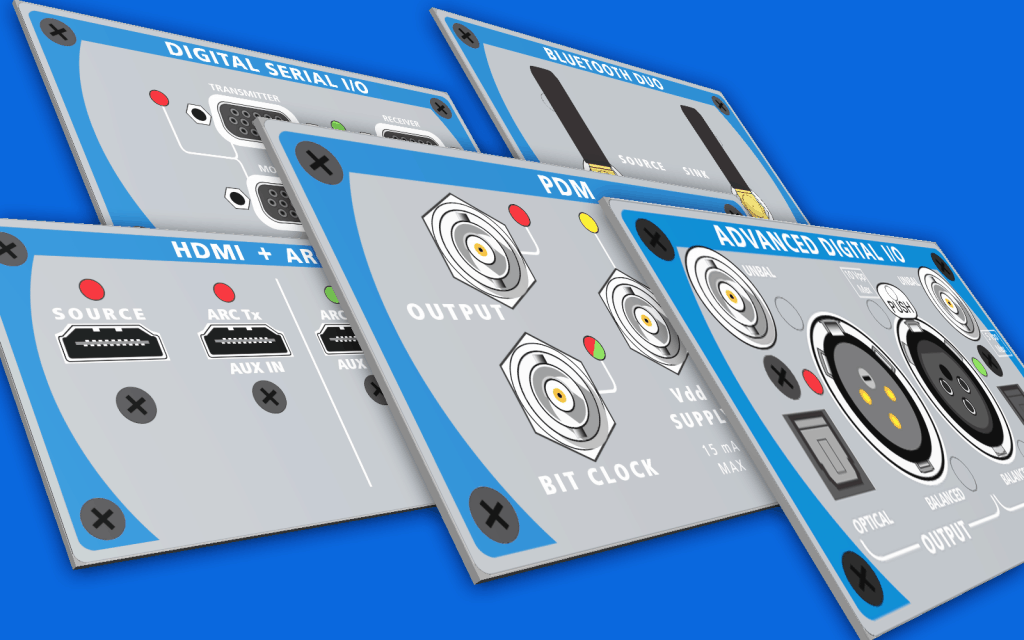

Złącza cyfrowe - Moduły

Dzięki modułowej konstrukcji złącza cyfrowe analizatora APx58x B mogą zostać dostosowane dokładnie do wymagań pomiarowych. Analizator fabrycznie dostarczany jest z modułem Advanced Digital I/O, oferującym zbalansowane złącze AES/EBU (XLR), niezbalansowane SPDIF (BNC) oraz optyczne (Toslink). Pozostałe 3 sloty mogą zostać uzupełnione o następujące moduły: Audio Precision Moduły
