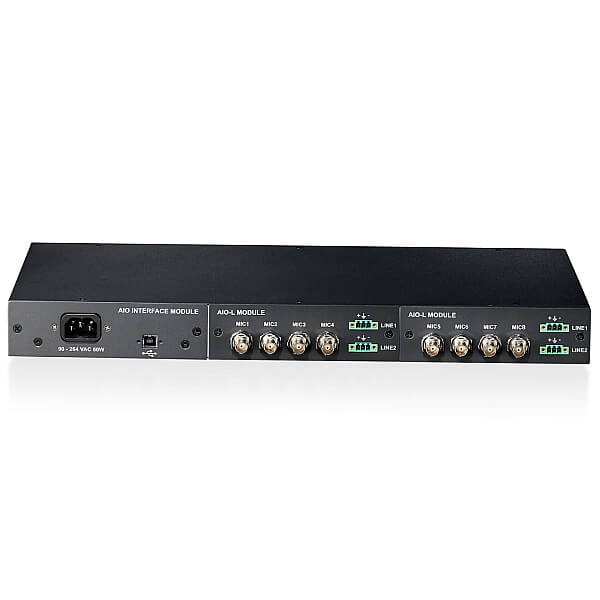

Echo AIO-L2 Dwumodułowy interfejs audio
Echo Test + Measurement logo

Echo AIO-L2

Interfejs audio składający się z dwóch modułów AIO-L. Oferuje łącznie 4 kanały generatora sygnału oraz 8 analogowych złączy wejściowych.


Złącza wejściowe wyposażone zostały w dodatkowy zasilacz ICP, pozwalający na bezpośrednie podłączenie mikrofonów pomiarowych i wykonywanie pomiarów akustycznych bez potrzeby zewnętrznych zasilaczy.


Interfejs jest w pełni kompatybilny z oprogramowaniem APx500, co pozwala na stworzenie w pełni zautomatyzowanych scenariuszy pomiarowych i testów produktowych, dedykowanych do produkcyjnych i kontrolnych pomiarów audio.

Cena katalogowa:

14 463 zł netto

Złącza wejściowe: mikrofonowe/liniowe

  • Pasmo wejściowe: 72kHz
  • Impedancja złącza 1MΩ
  • Wzmocnienie sygnału: 1x, 10x, 100x
  • Liniowy zakres napięcia wejściowego (gain 1x): 8,75 Vpk
  • Maksymalne napięcie wejściowe: 15 Vpk
  • Zakres dynamiki (gain 1x, krzywa A): > 110 dB
  • THD (gain 1x, krzywa A): < -95 dB (20 Hz – 20 kHz)
  • Pasmo częstotliwościowe: ±0.5 dB (20 Hz – 20 kHz)
  • Zasilanie mikrofonowe: 4 mA, napięcie wzbudzenia 21 V
  • TEDS: IEEE 1451.4 Class 1

Generator

  • Minimalne obciążenie: 600 Ω
  • Napięcie wyjściowe: 2 Vrms (+6 dBV)
  • Odpowiedź częstotliwościowa: ±0,02 dB (20 Hz – 20 kHz @8Ω)
  • Pasmo wyjściowe (-3dB): 90 kHz
  • Zakres dynamiki: > 117 dB
  • THD+N (Korekcja A): < -100 dB (20 Hz – 20 kHz)

Interface

  • Częstotliwość próbkowania:  48 kHz, 96 kHz, 192 kHz
  • USB 2.0
  • System operacyjny: Windows 7 lub nowszy, macOS
  • Audio APIs: ASIO, WASAPI, CoreAudio
  • Zasilanie: 90 - 264 VAC przy 50 albo 60 Hz

Wymiary i masa

  • Sama jednostka: 44,4 x 22,2 x 4,4 [cm]
  • Masa 3,3 kg
  • Jednostka z przewodami 53 x 25,4 x 12,7

Porównanie modeli

Interfejsy Echo Test + Measurement składają się z modułów, pozwalających na dostosowanie wymaganych złączy wejściowych i wyjściowych do procedury pomiarowych oraz testowanych produktów. Każdy interfejs wyposażony został w dwa sloty, których w dowolnej konfiguracji mogą zostać zamontowane następujące moduły:



Nazwa modułu Złącza wejściowe Złącza wyjściowe
AIO-A 4 wejścia liniowe/mikrofonowe z zasilaczem ICP 2 złącza wzmacniacza mocy
AIO-L 4 wejścia liniowe/mikrofonowe z zasilaczem ICP 2 złącza generatora sygnału
AIO-S 2 wejścia liniowe/mikrofonowe z zasilaczem ICP

1 kanał wzmacniacza mocy
1 kanał wzmacniacza mocy z
możliwością pomiaru modułu impedancji

AIO-T do 10 kanałów TDM do 10 kanałów TDM



Interfejsy Echo Test + Measurement są w pełni kompatybilne z oprogramowaniem Audio Precision APx500, oferując możliwość stworzenia w pełni zautomatyzowanego wielokanałowego systemu pomiarowego w przystępnej cenie.



Oprogramowanie APx500  oferuje szereg automatyzacji, tworzenia indywidualnych scenariuszy i gotowych funkcji pomiarowych, pozwalających w ciągu kilku sekund zmierzyć wskazane parametry badanego urządzenia. Dzięki interfejsowi Bench mode, APx500, oferuje również zmiany rejestrowanych parametrów w czasie rzeczywistym.
