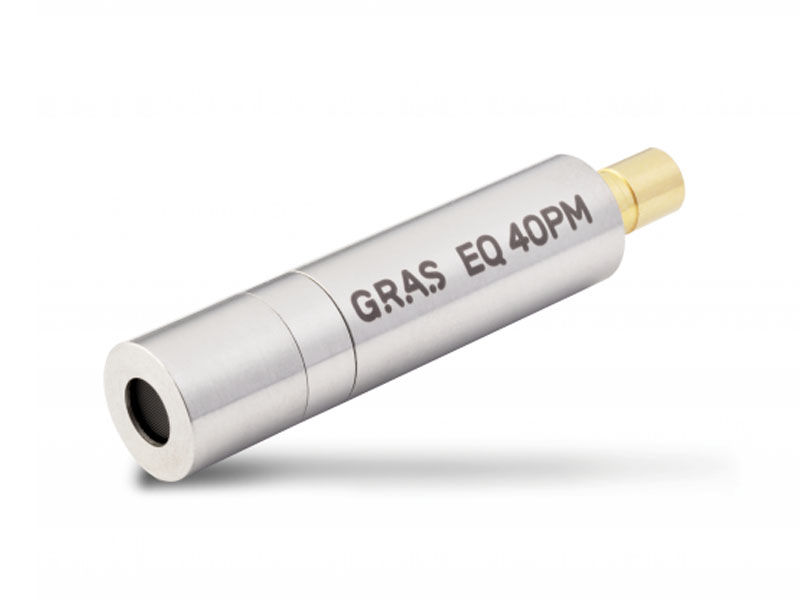

GRAS EQ 40PM Miniaturowy Mikrofon pomiarowy

GRAS EQ 40PM

Mikrofon pomiarowy przeznaczony do pomiarów akustycznych wykonywanych na liniach produkcyjnych i testów pass/fail.


Miniaturowa konstrukcja pozwala na zainstalowanie mikrofonu w trudno dostępnych i małych przestrzeniach. Mikrofon został wyposażony w technologię EQset, pozwalająca utrzymać stałą czułość oraz odpowiedź częstotliwościową w poszczególnych egzemplarzach modelu. Umożliwia to stworzenie matrycy wielu mikrofonów w atrakcyjnej cenie.


Wstępnie spolaryzowana konstrukcja, kompatybilna z zasilaczami CCP and Phantom, zmniejsza koszty całego systemu akwizycji z zachowaniem wymagań jakości niezbędnych na liniach produkcyjnych.

Gras logo
  • Średnica membrany: ¼”
  • Zakres częstotliwości: 20 Hz - 20 kHz
  • Zakres dynamiki: 30 dB(A) - 120 dB
  • Czułość: 25 mV/Pa
  • Typ złącza: SMB
  • testy produkcyjne
  • testy pass/fail
  • wielomikrofonowe pomiary akustyczne
Wykres - Poziom szumów własnych w pasmach ⅓ oktawowych z i bez krzywej korekcyjnej A

GRAS 246AE - Poziom szumów własnych w pasmach ⅓ oktawowych z i bez krzywej korekcyjnej A

Wykres - Odpowiedź częstotliwościowa

GRAS 246AE - odpowiedź częstotliwościowa (górna krzywa wyznaczona dla pola swobodnego, dolna krzywa wyznaczona dla pola ciśnieniowego

Wykres - Korekcja częstotliwościowa dla pola swobodnego przy różnych kątach padania dźwięku

GRAS 246AE - korekcja częstotliwościowa dla pola swobodnego przy różnych kątach padania dźwięku

Polaryzacja/typ
  • 0 V/CCP
Średnica
  • ¼ ”
Zakres częstotliwości
  • 10 kHz - 20 kHz (+/- 2 dB)
  • 20 Hz - 10 kHz (+/- 0,5 dB)
Zakres dynamiki
  • 25 dB(A) - 147 dB
Czułość
  • 50 mV/Pa
  • -26 dB re 1V/Pa
Impedancja wyjściowa
  • < 50 Ohm
Zasilanie
  • 2‑20 mA
Złącze
  • SMB
Zakres temperatury
  • Pomiary: -10 ~ 55 °C
  • Przechowywanie: -25 ~ 70 °C
Zakres wilgotności
  • 0 - 90 % RH
