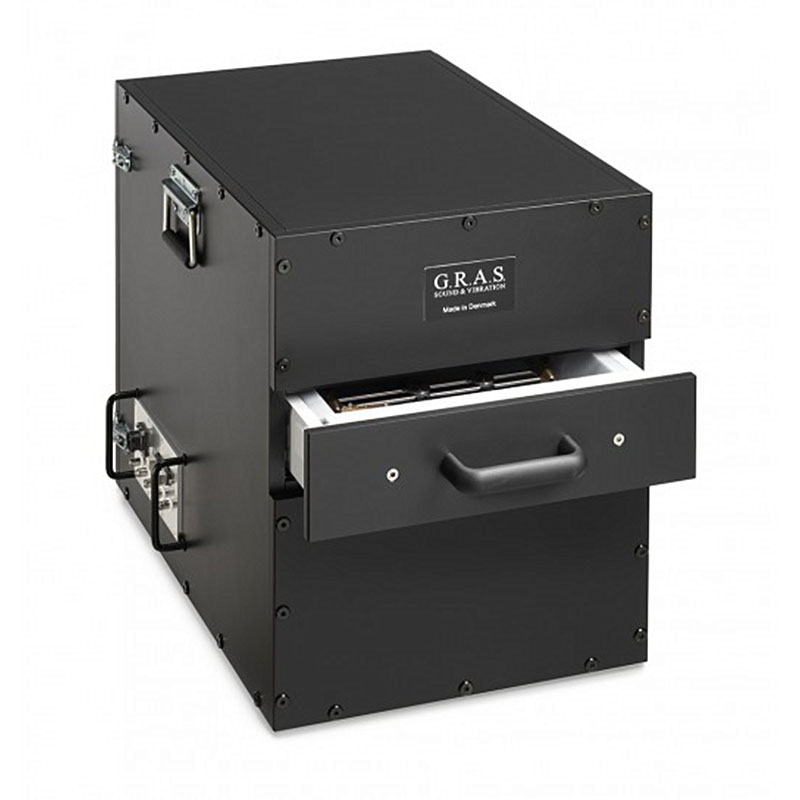

Komora pomiarowa przeznaczona do akustycznych testów małych i średnich urządzeń. Przestrzeń zapewnia izolacyjność od dźwięków zewnętrznych oraz powtarzalne warunki akustyczne dla zakresu od 100 Hz.
Szuflada, przeznaczona do montowania badanego urządzenia, pozwala na jednakowe ustawienie kolejnych urządzeń, stając się idealnym rozwiązaniem do produkcyjnych testów kontrolnych. Małe wymiary i kompletne wyposażenie pozwala na wdrożenie komory na dowolnym stanowisku pomiarowym.
Zestaw dostarczany jest z kompletem uchwytów i mocowań, mikrofonem pomiarowym oraz możliwymi rozszerzeniami. m.in. symulatorem ucha, generatorem dźwięku lub sztucznymi ustami. Komora występuje w dwóch wersjach dostosowanych do małych i średnich urządzeń, natomiast może zostać dowolnie spersonalizowana w przypadku indywidualnych wymagań.
+48 791 078 026 | 22 531 00 80

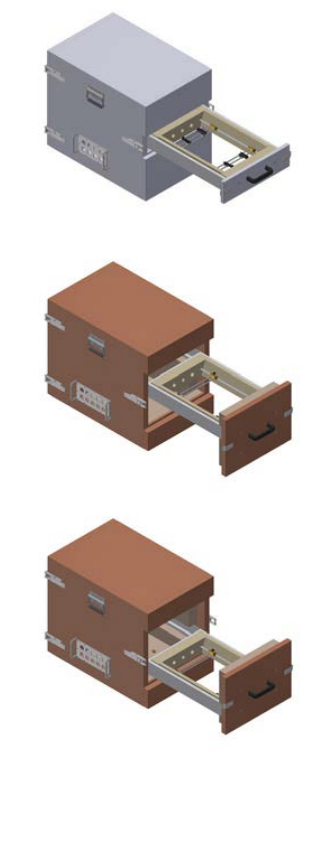

Dostępne są 3 konfiguracje komory dostosowujące wysuwaną szufladę, na której montowane jest badane urządzenie.
AL0030-1
Wyposażony w małą szufladę dla urządzeń o wymiarach nie większych niż 30 x 20 x 6,6 cm (WxDxH)
AL0030-2
Wyposażony w dużą szufladę z mocowaniem w górnej części przestrzeni testowej i maksymalnymi wymiarami urządzenia 30 x 20 x 22,8 cm (WxDxH)
AL0030-3
Wyposażony w dużą szufladę z mocowaniem w dolnej części przestrzeni testowej i maksymalnymi wymiarami urządzenia 30 x 20 x 22,8 cm (WxDxH)
Komora pomiarowa stanowi kompletny system wyposażony w niezbędne akcesoria
Podstawowe wyposażenie komory:
Dodatkowe wyposażenie:
Komora pomiarowa wykonana została z płyty MDF szczelnie połączonej izolując od dźwięków zewnętrznych. Wnętrze w celu tłumienia fal odbitych wyłożone zostało materiałem pochłaniającym. Komora została umieszczona na nóżkach izolujących od wibracji dochodzących do stanowiska pomiarowego.

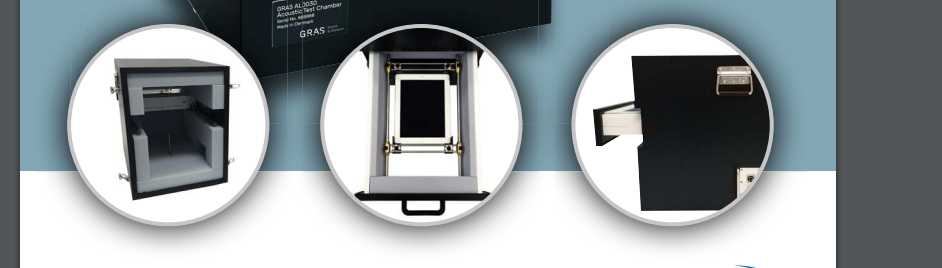

Szuflada pomiarowa dostarczana jest z wybranym typem uchwytów umożliwiających powtarzalny montaż badanych urządzeń, natomiast tylna klapa zapewnia dostęp do przestrzeni pomiarowych i konfigurację mikrofonu, źródła dźwięku, czy badanego urządzenia.
Górna i dolna podstawa komory wyposażona została w otwory montażowe, w których umieszczone mogą zostać mikrofony pomiarowe, źródła dźwięku, symulatory uszu, czy dowolne akcesoria niezbędne do pomiaru. Model AL0030-1 wyposażony został łącznie w 4, a modele AL0030-2 i AL0030-3 w 8 punktów montażowych.

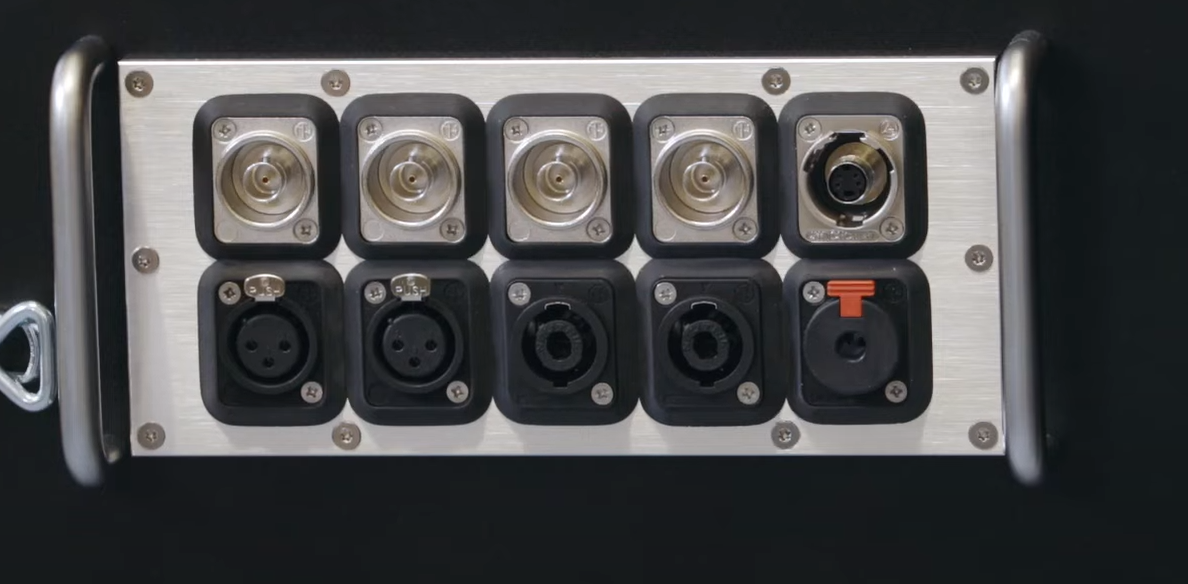

Panel połączeniowy zapewnia proste i wygodne połączenia z badanym urządzeniem i aparaturą pomiarową. Zapewnia również poprawę izolacyjności od dźwięków zewnętrznych.
Model AL0030-1 wyposażony został w panel z 8 złączami, natomiast modele AL0030-2 i 3 w panel z 10 złoączami.
Dostępne są następujące złącza połączeniowe, jednak istnieje również możliwość indywidualnego rozszerzenia rodzaju połączeń:
| Zakres pomiarowy |
|
| Izolacja od dźwięków zewnętrznych |
|
| Wymiary zewnętrzne |
|
| Wymiary wewnętrzne |
|
Maksymalne wymiary badanego urządzenia
|
|
Wymiary wysuwanej szuflady
|
|

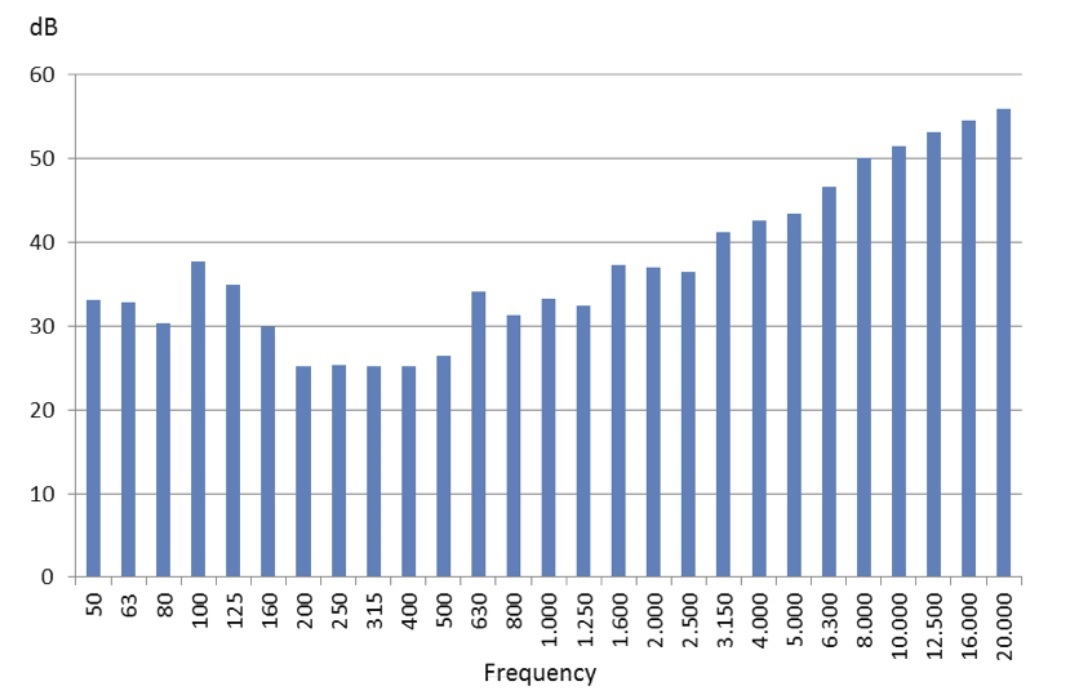

Izolacyjność akustyczna od dźwięków zewnętrznych w dB
