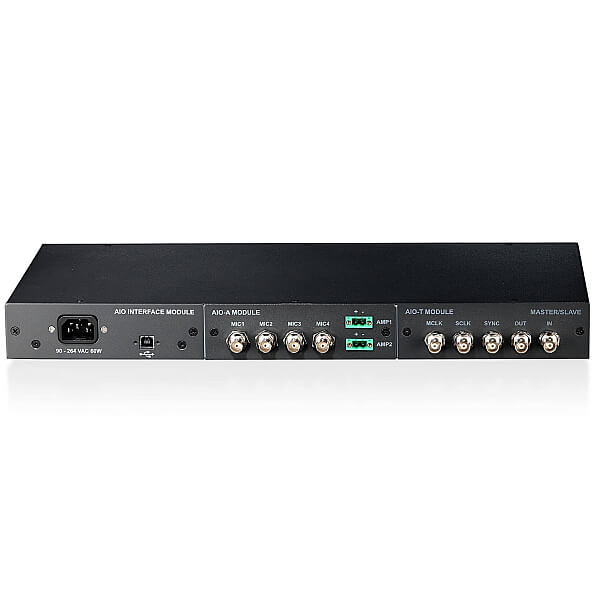

![Echo AIO-AT Wielokanałowy interfejs audio](https://systemy-akustyczne.pl/components/com_gridbox/assets/images/default-lazy-load.webp)   [![Echo Test + Measurement logo](https://systemy-akustyczne.pl/components/com_gridbox/assets/images/default-lazy-load.webp)](/marki/audio-precision)   # Echo AIO-AT Wielokanałowy interfejs pomiarowy audio   Interfejs audio przeznaczony do wielokanałowych testów audio w domenie analogowej i cyfrowej. W dwóch dostępnych slotach zamontowane zostały moduły AIO-A i AIO-T, oferujące łącznie 4 analogowe złącza wejściowe, dwa kanały wzmacniacza mocy oraz 10 kanałową magistralę TDM.

Każdy analogowy kanał wejściowy wyposażony został w zasilacz ICP, pozwalający na bezpośrednie podłączenie mikrofonów pomiarowych. Dzięki temu interfejs AIO-AT umożliwia zarówno elektroakustyczne pomiary aparatury audio, jak i akustyczne testy głośników czy zestawów słuchawkowych.

Cyfrowa sekcja pozwalająca na 2, 4, 8 lub 10 kanałowe pomiary TDM, umożliwiając produkcyjne testy przetworników DAC i cyfrowych transmiterów audio.   Cena katalogowa:

**14 463 zł netto**   Bezpłatna konsultacja   ## Pomożemy wdrożyć produkt do Twoich wymagań pomiarowych

+48 791 078 026 | 22 531 00 80   * Cechy
* Porównanie
* Oprogramowanie
* Do pobrania

  ### Złącza wejściowe: mikrofonowe/liniowe   * Pasmo wejściowe: 72kHz
* Impedancja złącza 1MΩ
* Wzmocnienie sygnału: 1x, 10x, 100x
* Liniowy zakres napięcia wejściowego (gain 1x): 8,75 Vpk
* Maksymalne napięcie wejściowe: 15 Vpk
* Zakres dynamiki (gain 1x, krzywa A): > 110 dB
* THD (gain 1x, krzywa A): < -95 dB (20 Hz – 20 kHz)
* Pasmo częstotliwościowe: ±0.5 dB (20 Hz – 20 kHz)
* Zasilanie mikrofonowe: 4 mA, napięcie wzbudzenia 21 V
* TEDS: IEEE 1451.4 Class 1   ### Wzmacniacz mocy   * Moc wyjściowa (THD+N < 0,1%): 10W
* Maksymalna moc wyjściowa: 13,5 Vpk
* Odpowiedź częstotliwościowa: ±0.5 dB (20 Hz – 20 kHz @8Ω)   ### TDM   * Kanały: 2, 4, 8, 10
* Zegar: wewnętrzny lub synchronizacja z zegarem zewnętrznym
* Bity w ramce: 64, 128, 256
* Synchronizacja ramki: 1-128 bitów
* Pozycja synchronizacji ramki: bit 0-255    ### Interface   * Częstotliwość próbkowania:  48 kHz, 96 kHz, 192 kHz
* USB 2.0
* System operacyjny: Windows 7 lub nowszy, macOS
* Audio APIs: ASIO, WASAPI, CoreAudio
* Zasilanie: 90 - 264 VAC przy 50 albo 60 Hz   ### Wymiary i masa   * Sama jednostka: 44,4 x 22,2 x 4,4 [cm]
* Masa 3,3 kg
* Jednostka z przewodami 53 x 25,4 x 12,7   Interfejsy Echo Test + Measurement składają się z modułów, pozwalających na dostosowanie wymaganych złączy wejściowych i wyjściowych do procedury pomiarowych oraz testowanych produktów. Każdy interfejs wyposażony został w dwa sloty, których w dowolnej konfiguracji mogą zostać zamontowane następujące moduły:



| Nazwa modułu | Złącza wejściowe | Złącza wyjściowe |
| --- | --- | --- |
| AIO-A | 4 wejścia liniowe/mikrofonowe z zasilaczem ICP | 2 złącza wzmacniacza mocy |
| AIO-L | 4 wejścia liniowe/mikrofonowe z zasilaczem ICP | 2 złącza generatora sygnału |
| AIO-S | 2 wejścia liniowe/mikrofonowe z zasilaczem ICP | 1 kanał wzmacniacza mocy 1 kanał wzmacniacza mocy z możliwością pomiaru modułu impedancji |
| AIO-T | do 10 kanałów TDM | do 10 kanałów TDM |

    Interfejsy Echo Test + Measurement są w pełni kompatybilne z oprogramowaniem Audio Precision APx500, oferując możliwość stworzenia w pełni zautomatyzowanego wielokanałowego systemu pomiarowego w przystępnej cenie.



Oprogramowanie APx500  oferuje szereg automatyzacji, tworzenia indywidualnych scenariuszy i gotowych funkcji pomiarowych, pozwalających w ciągu kilku sekund zmierzyć wskazane parametry badanego urządzenia. Dzięki interfejsowi Bench mode, APx500, oferuje również zmiany rejestrowanych parametrów w czasie rzeczywistym.
